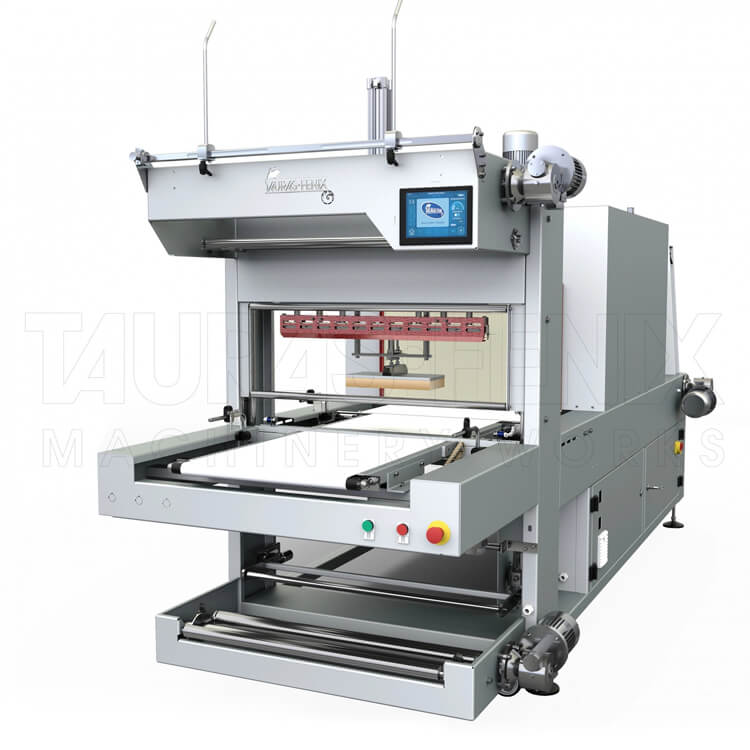

ТЕРМОУСАДОЧНЫЙ АППАРАТ ТУРБОПАК 254 АМ-15
базовая модель
Тип продукта для упаковки
Тип производимой упаковки
Описание
Термоусадочный аппарат ТУРБОПАК 254 АМ-15 предназначен для создания из единичных изделий блоков для групповой транспортной упаковки. Формирование блоков происходит за счёт их обёртывания пленкой и последующей термоусадкой.
Машина выполнена на базе Турбопак-254 и может использоваться как автономно, таки в составе других линий.
Аппарат работает в автоматическом и полуавтоматическом режиме.
Термотоннель изготавливается в соответствии с техническими условиями, позволяющими эксплуатировать аппарат при температуре от +10 до +35°С и относительной влажности воздуха не более 60% при температуре плюс 20°С. ТУРБОПАК 254 ам-15 необходимо устанавливать вдали от легковоспламеняющихся материалов в хорошо проветриваемых помещениях, внутренняя отделка которых отвечает требованиям действующих санитарных норм и правил для данного производства.
Принцип работы термоусадочного автомата ТУРБОПАК 254 АМ-15:
- Предметы упаковки автоматически/вручную поступают на подающий транспортер и подхватываются отводящим.
- Система датчиков позволяет автоматически отслеживать длину предмета, остановить отводящий транспортер на время работы сварочной головки, и переместить предмет на транспортер термоусадочного модуля.
- Проходя через тоннель пленка усаживается и на выходе охлаждается вентилятором.
УПАКОВЫВАЕМАЯ ПРОДУКЦИЯ:
Машина предназначена для упаковки единичных и групповых блоков продукции предварительно упакованных в:
- Бутылка (стекло)
- ПЭТ-тару
- Пюр-Пак
- Коробки
- Пакет-подушку
Характеристики
Производительность (кинематическая) до | 15 цикл/мин |
Длина блока, мм | 500 |
Ширина блока, мм | 400 |
Высота блока, мм | 280 |
Толщина пленки, мкм | 50-120 |
Ширина рулона пленки, максимум, мм | 700 |
Внешний диаметр рулона пленки, максимум, мм | 300 |
Вес рулона пленки, максимум, кг | 20-25 |
Рабочий размер термотуннеля (ДхШхВ), мм | 1300*680*440 |
Установленная мощность, кВт | 23,5 |
Рабочее давление в пневмосистеме, МПа | 0,6 |
Потребление сжатого воздуха л/мин | 210 |
Длина аппарата, мм | 3550 |
Ширина аппарата, мм | 1300 |
Высота аппарата, мм | 1960 |
Вес аппарата, кг | 960 |
Базовая комплектация
- подающий транспортер
- упаковочный модуль
- термоусадочный модуль
Опции
- Подводящий транспортер
- Рольганг
- Отводящий транспортер (после термоусадки)
- Узел загрузки и фиксации рулона пленки
- верхней размотки
