РОЗЛИВ МОЛОКА В ПАКЕТ-ПОДУШКУ С ПОСЛЕДУЮЩЕЙ УКЛАДКОЙ В КОРОБА
розлив молока в пакет-подушку
Тип продукта для упаковки
Тип производимой упаковки
Описание

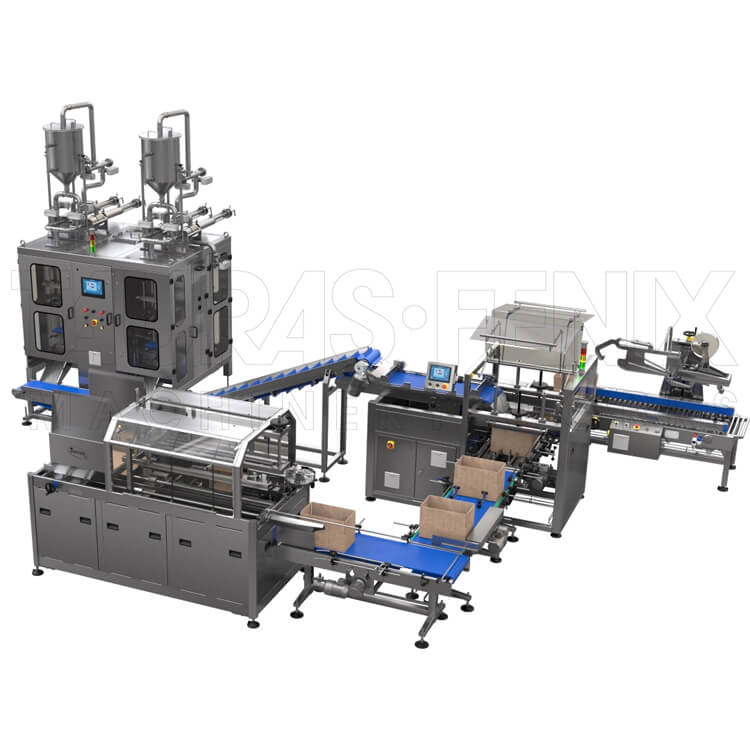

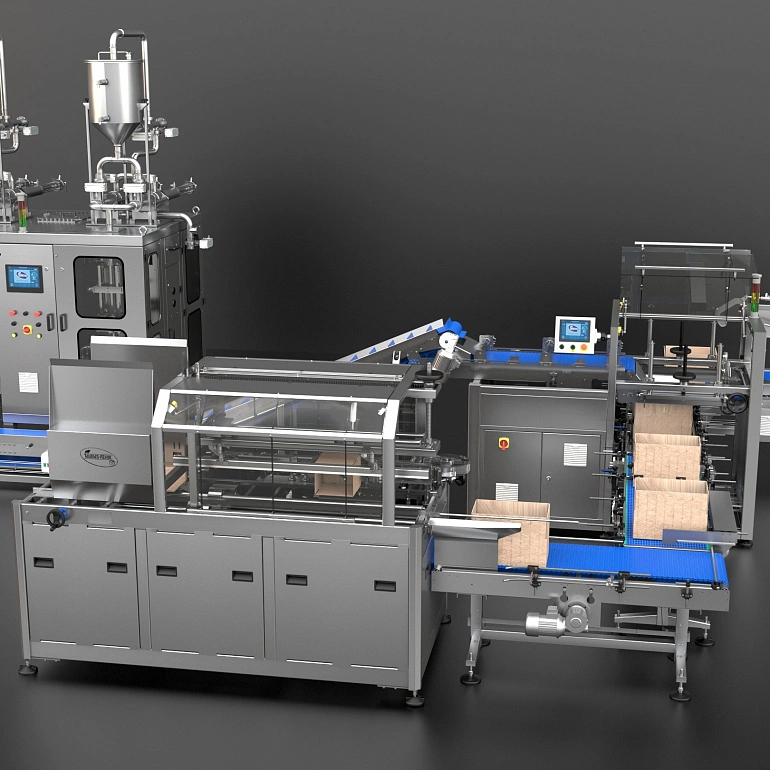

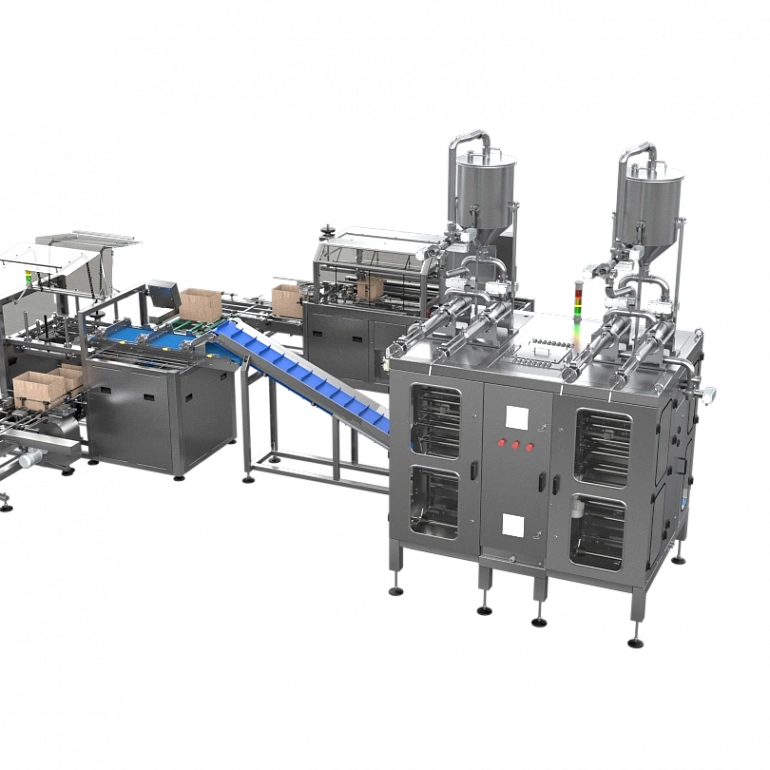

Комплект оборудования с машинами предназначен для фасования и упаковывания жидких пищевых продуктов с вертикальным изготовлением тары из рулона термосвариваемой плёнки, формирования коробов из готовых замкнутых высечек, наполнением коробов пакетами с продукцией и последующей заклейкой коробов в едином производственном цикле.
Состав линии:- Питпак МЖ 5000 (Может замениться оборудованием Питпак МЖ 2500 и Питпак МЖ 2500 Aseptic)
- Автоматический укладчик SPM-AУВ 85 МЖ предназначен для групповой укладки сыпучей и жидкой продукции в мягкой упаковке в гофрокороба. Укладчик может интегрироваться в состав автоматической линии по фасовке и упаковке продукта полного цикла
- Автоматический формирователь гофрокоробов
- Заклейщик коробов
- Оператором вручную производится загрузка заготовок в магазин заготовок машины формирования коробов. После запуска машина автоматически выполняет следующие операции:
- Сформированные короба по транспортёрам перемещаются на устройство распределения коробов между транспортерами. По запросу от датчиков, находящихся на транспортере, производится заполнение необходимой ветки транспортера.
- В это время на машинах Питпак МЖ (2500, 5000) производится формирование и наполнение пакетов продукцией.
- Короба перемещаются на автоматический укладчик. Автоматический укладчик совершает следующий цикл операций:
- Заполненные короба перемещаются на соседнюю ветвь транспортеров на которой установлены динамические весы. В случае несоответствия значения измеренного веса допустимым установкам, система управления дает сигнал на срабатывание установки отбраковки, и бракованный объект с отводящего транспортера сталкивается в зону отбраковки.
- Далее заполненный продуктом короб поступает на заклейщик, где закрываются верхние клапана.
- Заклеенные короба перемещаются по транспортеру на склад готовой продукции.
- узел изъятия заготовок вакуумными присосками отделяет одну заготовку из магазина заготовок и перемещает заготовку в зону раскрытия короба. Узел раскрытия короба разворачивает ее до образования формы короба, при помощи узла присосок;
- узел закрытия боковых клапанов закрывает малые клапана;
- прижим закрывает нижний клапан;
- далее толкателями короб перемещается к узлу клеящей группы для нанесения липкой ленты.
-принимает продукт в первичной упаковке на транспортер шаговый;
-транспортер формирует слой продукта из нескольких упаковок на узле сброса продукта;
-по транспортеру поступают сформированные гофрокороба под узел сброса;
-узел сброса производит сброс сформированного слоя в гофрокороб;
-далее короб автоматически выходит из машины и цикл повторяется.
Характеристики
Производительность (кинематическая) до | 80 |
Размеры гофрокороба (длина) | 210-450 |
Размеры гофрокороба (ширина) | 180-300 |
Размеры гофрокороба (высота) | 75-240 |
Подключение машины | 380/220В |
